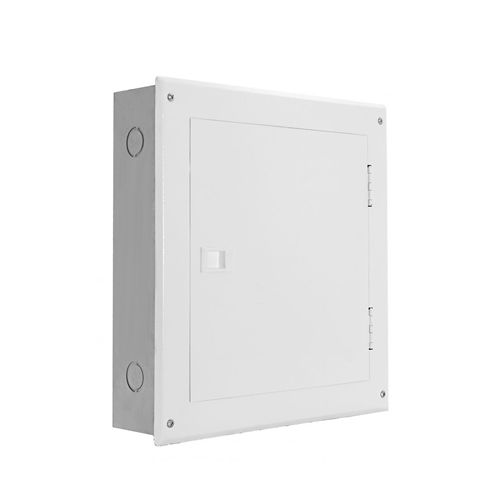

QUADRO EUROGOMES VERSÁTIL 100A COM ESPAÇO PARA DR+DPS (DIN) SEM BARRAMENTO
A Indústria Gomes coloca à disposição dos comerciantes, instaladores e consumidores sua nova linha de quadros de distribuição para disjuntores DIN, com espaço para chave geral e DR ou DPS num total de 11 módulos. Modelos de embutir e sobrepor, próprios para utilização como quadros de distribuição de luz e força. Podem ser utilizado para instalações comerciais, industriais e residenciais. Sua montagem é prática e rápida, podendo ser equipados com disjuntores termomagnéticos monopolares, bipolares e tripolares. Permite que circuitos e equipamentos que merecem atenção especial sejam protegidos. Essa linha é fornecida sem os barramentos, sendo o kit de montagem DIN vendido separadamente.
NOVIDADE!! Os Quadros Gomes das linhas 80A e 100A contam agora com novo fecho plástico que proporciona design diferenciado,maior segurança e total vedação do produto!
Os Quadros de Distribuição Gomes sem barramento mudam o atual conceito de instalação e comercialização de Quadros para Disjuntores com a seguinte característica: permite ao usuário adquirir Kits de montagem separadamente. Além das facilidades de instalação, os Kits podem ser adquiridos no final das obras, eliminando extravios das peças.

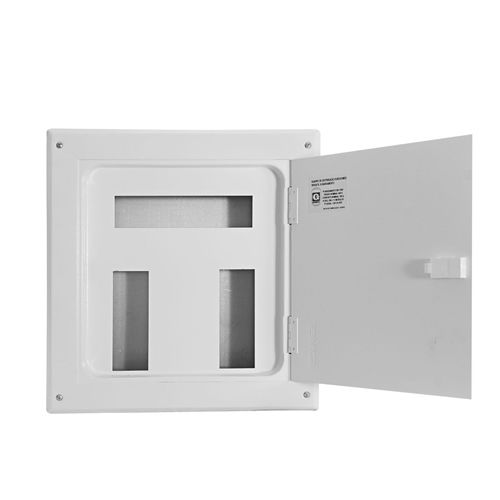

Moldura: Conjunto formado por uma única peça: moldura, espelho e porta. A moldura e repuxada e sem solda, resultando num conjunto resistente e de fino acabamento. Permite a instalação com perfeito acabamento de minidisjuntores DIN como chave geral, de todos os fabricantes, até 100A.
Caixa: Estrutura montada com parafusos para fixação de placa de montagem. Todos os modelos (embutir e sobrepor) apresentam tostões estampados na parte superior, inferior e laterais para passagem de eletrodutos de diversas bitolas.
Placa de Montagem: Possui barra de aterramento e barramento de neutro isolado. Pode ser removida da caixa para montagem dos disjuntores em bancada. Sua fixação é feita através de parafusos existentes na caixa, que permitem uma perfeita regulagem dos disjuntores junto ao espelho. A placa possui furação para montagem dos trilhos DIN.
Sistema Elétrico: Barramentos dimensionados para 100A. Possui previsão de minidisjuntores DIN como chave geral, de todos os fabricantes, ate 100A.
Instalação: Os modelos de embutir e sobrepor foram projetados para instalação com entrada de força pela parte superior, inferior ou laterais das mesmas, de acordo com a necessidade da instalação.
Embutir: Gurnição com porta cor branca, pintura eletrostática epóxi a pó. Caixa e placa de montagem galvanizada.
Sobrepor: Guarnição com porta e caixa na cor branca, em pintura eletrotástica epóxi a pó. Placa de montagem em chapa galvanizada.
| EMBUTIR | |||||||||||||
| CÓD. |
REFERÊNCIA
|
DIMENSÕES | CAP. BAR | QT. DISJ |
PORTA MOLD. CHAPA |
CAIXA CHAPA |
PLACA MONT. CHAPA |
UNID. POR EMB. |
BPESO LIQ. APROX. |
||||
| A | B | C | D | E | |||||||||
| 8000 | QDEV 16 DISJ. + 11 MÓDULOS | 383 | 405 | 365 | 383 | 98 | 100 A | 16 | 0,80 | 0,75 | 0,80 | 1 | 4,500 |
| 8001 | QDEV 22 DISJ. + 11 MÓDULOS | 383 | 452 | 365 | 432 | 98 | 100 A | 22 | 0,80 | 0,75 | 0,80 | 1 | 5,100 |
| 8002 | QDEV 28 DISJ. + 11 MÓDULOS | 383 | 503 | 365 | 484 | 98 | 100 A | 28 | 0,80 | 0,75 | 0,80 | 1 | 5,700 |
| 8003 | QDEV 34 DISJ. + 11 MÓDULOS | 383 | 555 | 365 | 536 | 98 | 100 A | 34 | 0,80 | 0,80 | 0,80 | 1 | 6,300 |
| 8004 | QDEV 44 DISJ. + 11 MÓDULOS | 383 | 657 | 365 | 637 | 98 | 100 A | 44 | 1,06 | 0,80 | 0,80 | 1 | 9,500 |
| SOBREPOR | |||||||||||||
| CÓD. |
REFERÊNCIA
|
DIMENSÕES | CAP. BAR | QT. DISJ |
PORTA MOLD. CHAPA |
CAIXA CHAPA |
PLACA MONT. CHAPA |
UNID. POR EMB. |
BPESO LIQ. APROX. |
||||
| A | B | C | D | E | |||||||||
| 8005 | QDSV 16 DISJ. + 11 MÓDULOS | 368 | 388 | 365 | 383 | 98 | 100 A | 16 | 0,80 | 0,75 | 0,80 | 1 | 4,500 |
| 8006 | QDSV 22 DISJ. + 11 MÓDULOS | 368 | 436 | 365 | 432 | 98 | 100 A | 22 | 0,80 | 0,75 | 0,80 | 1 | 5,100 |
| 8007 | QDSV 28 DISJ. + 11 MÓDULOS | 368 | 488 | 365 | 484 | 98 | 100 A | 28 | 0,80 | 0,75 | 0,80 | 1 | 5,700 |
| 8008 | QDSV 34 DISJ. + 11 MÓDULOS | 368 | 540 | 365 | 536 | 98 | 100 A | 34 | 0,80 | 0,80 | 0,80 | 1 | 6,300 |
| 8009 | QDSV 44 DISJ. + 11 MÓDULOS | 368 | 640 | 365 | 637 | 98 | 100 A | 44 | 1,06 | 0,80 | 0,80 | 1 | 9,500 |
Medidas em mm / Peso em kg
