QUADRO EUROGOMES VERSÁTIL 100A COM ESPAÇO PARA DR+DPS (DIN)
A Indústria Gomes coloca à disposição dos comerciantes, instaladores e consumidores sua nova linha de quadros de distribuição para disjuntores DIN, com espaço para chave geral e DR ou DPS num total de 11 módulos. Modelos de embutir e sobrepor, próprios para utilização como quadros de distribuição de luz e força. Podem ser utilizado para instalações comerciais, industriais e residenciais. Sua montagem é prática e rápida, podendo ser equipados com disjuntores termomagnéticos monopolares, bipolares e tripolares. Permite que circuitos e equipamentos que merecem atenção especial sejam protegidos.
NOVIDADE!! Os Quadros Gomes das linhas 80A e 100A contam agora com novo fecho plástico que proporciona design diferenciado,maior segurança e total vedação do produto!
Os quadros Gomes, projetados nos modelos embutir e soprepor, são fabricados obedecendo normas de qualidade, tendo como principais características um ótimo acabamento e facilidade nas instalações elétricas.

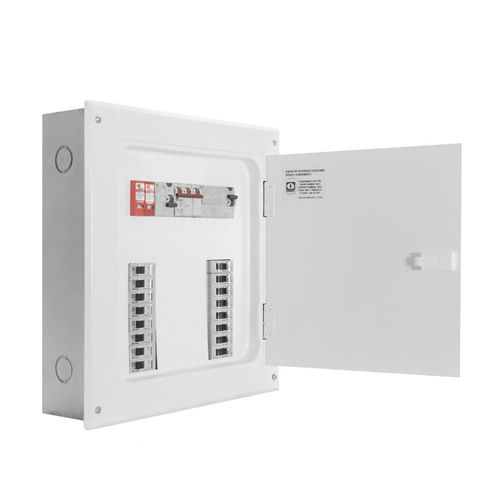

Moldura: Conjunto formado por uma única peça: moldura, espelho e porta. A moldura é repuxada e sem soldas, resultando num conjunto resistente e de fino acabamento. O espelho possui acoplamento que permite a instalação, com perfeito acabamento, de vários modelos de disjuntores DIN com a chave geral até 100A .
Caixa: Estrutura montada com parafusos para a fixação da placa de montagem. Todos os modelos, tanto de embutir quanto de sobrepor, apresentam semi furos estampados nas partes superior, inferior e laterais, para passagem de eletrodutos de diversas bitolas.
Placa de montagem: Possui barra de aterramento e barramento de neutro isolado. Pode ser removida da caixa para montagem dos disjuntores em bancada. Sua fixação é feita através de parafusos existentes na caixa, permitindo uma perfeita regulagem dos disjuntores junto ao espelho. A placa possui furação para montagem dos trilhos DIN.
Sistema elétrico: Barramentos dimensionados para 100A. Possui previsão para instalação de disjuntores DIN bipolar ou tripolar como chave geral até 100A de todas as marcas existentes no mercado.
Instalações: Os modelos de embutir e sobrepor foram projetados para instalação com entrada de força pela parte superior, inferior ou laterais dos mesmos, de acordo com as necessidades de instalação.
No caso de utilização da geral com chave tripolar restarão 8 módulos para proteção, enquanto no caso de geral bipolar restarão 9 módulos para proteção.

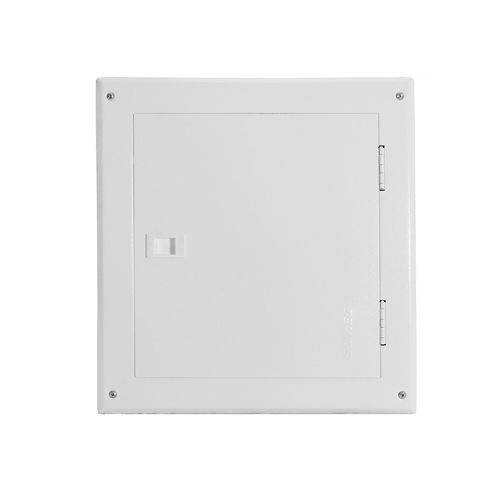

Embutir: Guarnição com porta na cor branca, pintura eletrostática epóxi a pó. Caixa e placa de montagem em chapa galvanizada.

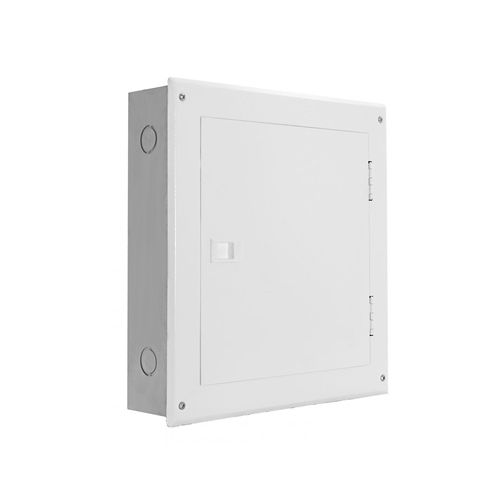

Sobrepor: Guarnição com porta e caixa na cor branca, pintura eletrotática epóxi a pó. Placa de montagem em chapa galvanizada.
Medidas em mm / Peso em kg |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
