QUADRO EUROGOMES VERSÁTIL 150/225A COM ESPAÇO PARA DR + DPS (DIN)

A Indústria Gomes coloca à disposição dos comerciantes, instaladores e consumidores sua nova linha de quadros de distribuição para disjuntores DIN com chave geral de 150 A e 225 A, com espaço para chave geral e DR ou DPS num total de 8 e 12  módulos respectivamente. Modelos de embutir e sobrepor, próprios para utilização como quadros de distribuição de luz e força. Podem ser utilizado para instalações comerciais, industriais e residenciais. Sua montagem é prática e rápida, podendo ser equipados com disjuntores termomagnéticos monopolares, bipolares e tripolares. Permite que circuitos e equipamentos que merecem atenção especial sejam protegidos.



NOVIDADE!! Agora com novo fecho metálico que proporciona design diferenciado,maior segurança e total vedação do produto!

Os Quadros Gomes Versáteis 150/225A, projetados nos modelos embutir e sobrepor, são fabricados obedecendo normas de qualidade, tendo como principais características um ótimo acabamento e facilidades nas instalações elétricas.
Moldura: Conjunto formado por moldura, espelho e porta, constituída por uma única peça soldada, resultando num conjunto resistente. As molduras repuxadas ou soldadas apresentam conjunto de fino acabamento. Permitem instalação com perfeito acabamento de disjuntores e chave geral "norma DIN” padrão europeu.
Caixa: Estrutura montada com parafusos para fixação da placa de montagem. Todos os modelos, tanto de embutir quanto de sobrepor, apresentam semi furos estampados na parte superior, inferior e laterais, para passagem de eletrodutos de diversas bitolas.

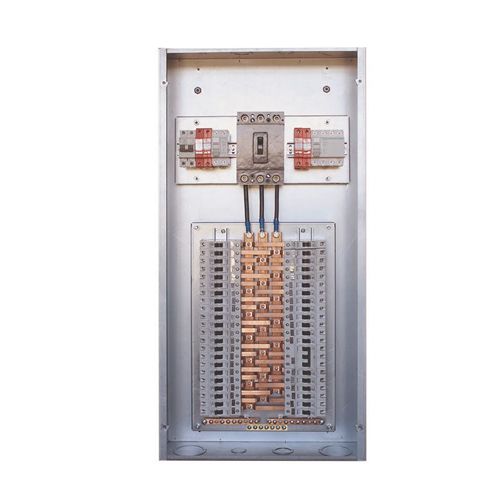

Placa de Montagem: Possui barra de aterramento e barramento de neutro isolado. Pode ser removida da caixa para montagem dos disjuntores em bancada. Sua fixação é feita através de parafusos existentes na caixa, permitindo uma perfeita regulagem dos disjuntores junto ao espelho. A placa possui furação para montagem dos trilhos DIN.
Sistema Elétrico: Quadros de 16 a 44 disjuntores: barramentos dimensionados para 150A. Quadros de 56 e 70 disjuntores: barramentos dimensionados para 225A. Possui previsão para chave geral de disjuntores norma DIN bipolar ou tripolar de todas as marcas existentes no mercado.
Instalação: Os modelos de embutir e sobrepor foram projetados para instalação com entrada de força pela parte superior ou inferior dos mesmos, de acordo com a necessidade da instalação.
No caso de utilização da geral com chave tripolar restarão 8 módulos para proteção nos quadros de 16,24 e 34 disjuntores , enquanto nos quadros de 44,56 e 70 disjuntores restarão 12 módulos para proteção.

Embutir: Guarnição com porta na cor branca, pintura eletrostática epóxi a pó. Caixa e placa de montagem em chapa galvanizada.

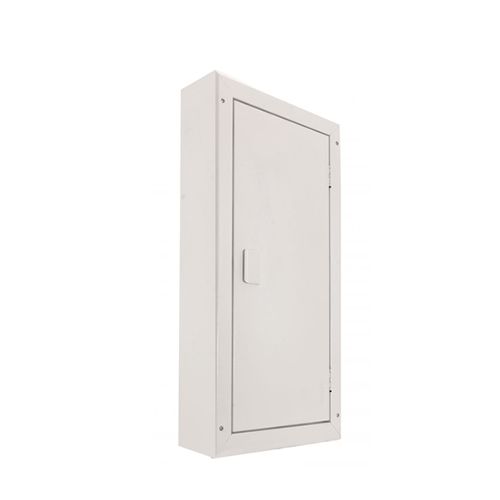

Sobrepor: Guarnição com porta e caixa na cor branca, pintura eletrotática epóxi a pó. Placa de montagem em chapa galvanizada.



EMBUTIR TRIFÁSICO
CÓDIGO REFERÊNCIA DIMENSÕES CAP. BARR. QTDE. DISJ. PORTA MOLD. CHAPA CAIXA CHAPA PLACA MONT. CHAPA UNID. POR EMB. PESO LIQ. APROX.
A B C D E
7029 QDTEV 16+8 MÓDULOS 383 580 364 563 122 150 A 16 1,20 0,80 0,80 1 7,450
7030 QDTEV 24+8  MÓDULOS 383 656 364 638 122 150 A 24 1,20 0,80 0,80 1 8,400
7031 QDTEV 34 +8 MÓDULOS 383 758 364 742 122 150 A 34 1,20 0,80 0,80 1 9,800
7032 QDTEV 44 +12  MÓDULOS 477 945 451 920 122 150 A 44 1,20 0,80 0,80 1 16,200
7037 QDTEV 56 +12  MÓDULOS 477 1072 451 1048 122 225 A 56 1,20 0,80 1,20 1 20,000
7038 QDTEV 70 +12  MÓDULOS 477 1200 451 1172 122 225 A 70 1,20 0,80 1,20 1 23,000

SOBREPOR TRIFÁSICO
CÓDIGO REFERÊNCIA DIMENSÕES CAP. BARR. QTDE. DISJ. PORTA MOLD. CHAPA CAIXA CHAPA PLACA MONT. CHAPA UNID. POR EMB. PESO LIQ. APROX.
A B C D E
7033 QDTSV 16+8 MÓDULOS 369 566 364 563 122 150 A 16 1,20 0,80 0,80 1 7,450
7034 QDTSV 24+8  MÓDULOS 369 642 368 638 122 150 A 24 1,20 0,80 0,80 1 8,400
7035 QDTSV 34 +8 MÓDULOS 369 744 364 742 122 150 A 34 1,20 0,80 0,80 1 9,800
7036 QDTSV 44 +12  MÓDULOS 457 926 451 920 122 150 A 44 1,20 0,80 0,80 1 16,200
7039 QDTSV 56 +12  MÓDULOS 457 1053 451 1048 122 225 A 56 1,20 0,80 1,20 1 20,000
7040 QDTSV 70 +12  MÓDULOS 457 1180 451 1172 122 225 A 70 1,20 0,80 1,20 1 23,000

Medidas em mm / Peso em kg
