QUADRO EUROGOMES COMPACTO 80A (DIN)
A Indústria Gomes coloca à disposição dos comerciantes,instaladores e consumidores sua linha de quadros de distribuição compactos 80A para disjuntores DIN. Modelos de embutir e sobrepor,podem ser utilizados para instalações comerciais, industriais e residenciais. Sua montagem é prática e rápida, podendo ser equipados com disjuntores termomagnéticos monopolares, bipolares e tripolares. Com preços mais acessíveis é a opção mais econômica para quem busca qualidade e praticidade na instalação.
NOVIDADE!! Os Quadros Gomes das linhas 80A e 100A contam agora com novo fecho plástico que proporciona design diferenciado,maior segurança e total vedação do produto!
Os quadros Gomes, projetados nos modelos embutir e soprepor, são fabricados obedecendo normas de qualidade, tendo como principais características um ótimo acabamento e facilidade nas instalações elétricas.

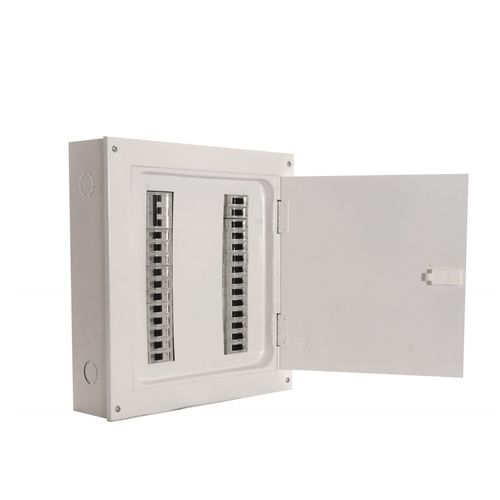

Moldura: Conjunto formado por uma única peça: moldura, espelho e porta. A moldura é repuxada e sem soldas, resultando num conjunto resistente e de fino acabamento. O espelho possui acoplamento que permite a instalação, com perfeito acabamento, de vários modelos de disjuntores DIN com a chave geral até 80A. A instalação da chave geral nesse caso é feita na lateral do quadro.
Caixa: Estrutura montada com parafusos para a fixação da placa de montagem. Todos os modelos, tanto de embutir quanto de sobrepor, apresentam semi furos estampados nas partes superior, inferior e laterais, para passagem de eletrodutos de diversas bitolas.

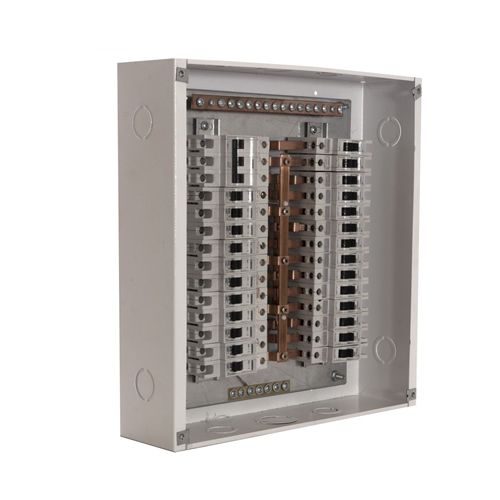

Placa de montagem: Possui barra de aterramento e barramento de neutro isolado. Pode ser removida da caixa para montagem dos disjuntores em bancada. Sua fixação é feita através de parafusos existentes na caixa, permitindo uma perfeita regulagem dos disjuntores junto ao espelho. A placa possui furação para montagem dos trilhos DIN.
Sistema elétrico: Barramentos dimensionados para 80A. Possui previsão para instalação de disjuntores DIN bipolar ou tripolar como chave geral até 80A de todas as marcas existentes no mercado.
Instalações: Os modelos de embutir e sobrepor foram projetados para instalação com entrada de força pela parte superior, inferior ou laterais dos mesmos, de acordo com as necessidades de instalação.
Embutir: Guarnição com porta na cor branca, pintura eletrostática epóxi a pó. Caixa e placa de montagem em chapa galvanizada.

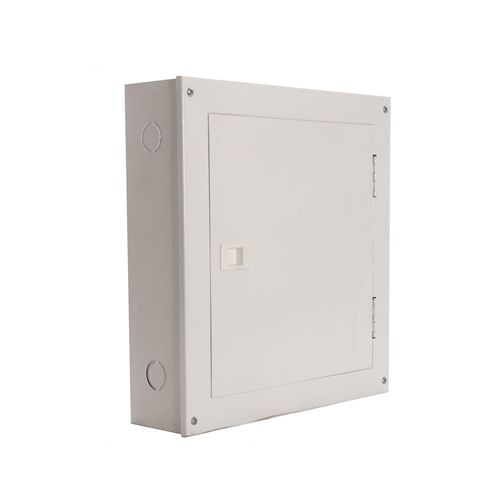

Sobrepor: Guarnição com porta e caixa na cor branca, pintura eletrostática epóxi a pó. Placa de montagem em chapa galvanizada.
| EMBUTIR TRIFÁSICO | |||||||||||||
| CÓDIGO | REFERÊNCIA | DIMENSÕES | CAP. BARR. | QTDE. DISJ. | PORTA MOLD. CHAPA | CAIXA CHAPA | PLACA MONT. CHAPA | UNID. POR EMB. | PESO LIQ. APROX. | ||||
| A | B | C | D | E | |||||||||
| 7001 | QDTECD 15 MINI DISJ. 80A + CHAVE GERAL | 383 | 405 | 365 | 383 | 98 | 80 A | 16 | 0,80 | 0,80 | 0,80 | 1 | 4,500 |
| 7002 | QDTECD 25 MINI DISJ. 80A + CHAVE GERAL | 383 | 452 | 365 | 432 | 98 | 80 A | 22 | 0,80 | 0,80 | 0,80 | 1 | 5,100 |
| 7003 | QDTECD 31 MINI DISJ. 80A + CHAVE GERAL | 383 | 503 | 365 | 484 | 98 | 80 A | 28 | 0,80 | 0,80 | 0,80 | 1 | 5,700 |
| 7004 | QDTECD 37 MINI DISJ. 80A + CHAVE GERAL | 383 | 555 | 365 | 536 | 98 | 80 A | 34 | 0,80 | 0,80 | 0,80 | 1 | 6,300 |
| 7005 | QDTECD 43 MINI DISJ. 80A + CHAVE GERAL | 383 | 657 | 365 | 637 | 98 | 80 A | 44 | 1,06 | 0,80 | 0,80 | 1 | 9,500 |
| EMBUTIR BIFÁSICO | |||||||||||||
| CÓDIGO | REFERÊNCIA | DIMENSÕES | CAP. BARR. | QTDE. DISJ. | PORTA MOLD. CHAPA | CAIXA CHAPA | PLACA MONT. CHAPA | UNID. POR EMB. | PESO LIQ. APROX. | ||||
| A | B | C | D | E | |||||||||
| 7011 | QDBECD 16 MINI DISJ. 80A + CHAVE GERAL | 383 | 405 | 365 | 383 | 98 | 80 A | 16 | 0,80 | 0,80 | 0,80 | 1 | 4,500 |
| 7012 | QDBECD 26 MINI DISJ. 80A + CHAVE GERAL | 383 | 452 | 365 | 432 | 98 | 80 A | 22 | 0,80 | 0,80 | 0,80 | 1 | 5,100 |
| 7013 | QDBECD 32 MINI DISJ. 80A + CHAVE GERAL | 383 | 503 | 365 | 484 | 98 | 80 A | 28 | 0,80 | 0,80 | 0,80 | 1 | 5,700 |
| 7014 | QDBECD 38 MINI DISJ. 80A + CHAVE GERAL | 383 | 555 | 365 | 536 | 98 | 80 A | 34 | 0,80 | 0,80 | 0,80 | 1 | 6,300 |
| 7015 | QDBECD 44 MINI DISJ. 80A + CHAVE GERAL | 383 | 657 | 365 | 637 | 98 | 80 A | 44 | 1,06 | 0,80 | 0,80 | 1 | 9,500 |
| SOBREPOR TRIFÁSICO |
| CÓDIGO | REFERÊNCIA | DIMENSÕES | CAP. BARR. | QTDE. DISJ. | PORTA MOLD. CHAPA | CAIXA CHAPA | PLACA MONT. CHAPA | UNID. POR EMB. | PESO LIQ. APROX. | ||||
| A | B | C | D | E | |||||||||
| 7006 | QDTSCD 15 MINI DISJ. 80A + CHAVE GERAL | 368 | 388 | 365 | 383 | 98 | 80 A | 16 | 0,80 | 0,80 | 0,80 | 1 | 4,500 |
| 7007 | QDTSCD 25 MINI DISJ. 80A + CHAVE GERAL | 368 | 436 | 365 | 432 | 98 | 80 A | 22 | 0,80 | 0,80 | 0,80 | 1 | 5,100 |
| 7008 | QDTSCD 31 MINI DISJ. 80A + CHAVE GERAL | 368 | 488 | 365 | 484 | 98 | 80 A | 28 | 0,80 | 0,80 | 0,80 | 1 | 5,700 |
| 7009 | QDTSCD 37 MINI DISJ. 80A + CHAVE GERAL | 368 | 540 | 365 | 536 | 98 | 80 A | 34 | 0,80 | 0,80 | 0,80 | 1 | 6,300 |
| 7010 | QDTSCD 43 MINI DISJ. 80A + CHAVE GERAL | 368 | 640 | 365 | 637 | 98 | 80 A | 44 | 1,06 | 0,80 | 0,80 | 1 | 9,500 |
| SOBREPOR BIFÁSICO | |||||||||||||
| CÓDIGO | REFERÊNCIA | DIMENSÕES | CAP. BARR. | QTDE. DISJ. | PORTA MOLD. CHAPA | CAIXA CHAPA | PLACA MONT. CHAPA | UNID. POR EMB. | PESO LIQ. APROX. | ||||
| A | B | C | D | E | |||||||||
| 7016 | QDBSCD 16 MINI DISJ. 80A + CHAVE GERAL | 368 | 388 | 365 | 383 | 98 | 80 A | 16 | 0,80 | 0,80 | 0,80 | 1 | 4,500 |
| 7017 | QDBSCD 26 MINI DISJ. 80A + CHAVE GERAL | 368 | 436 | 365 | 432 | 98 | 80 A | 22 | 0,80 | 0,80 | 0,80 | 1 | 5,100 |
| 7018 | QDBSCD 32 MINI DISJ. 80A + CHAVE GERAL | 368 | 488 | 365 | 484 | 98 | 80 A | 28 | 0,80 | 0,80 | 0,80 | 1 | 5,700 |
| 7019 | QDBSCD 38 MINI DISJ. 80A + CHAVE GERAL | 368 | 540 | 365 | 536 | 98 | 80 A | 34 | 0,80 | 0,80 | 0,80 | 1 | 6,300 |
| 7020 | QDBSCD 44 MINI DISJ. 80A + CHAVE GERAL | 368 | 640 | 365 | 637 | 98 | 80 A | 44 | 1,06 | 0,80 | 0,80 | 1 | |
Medidas em mm / Peso em kg
