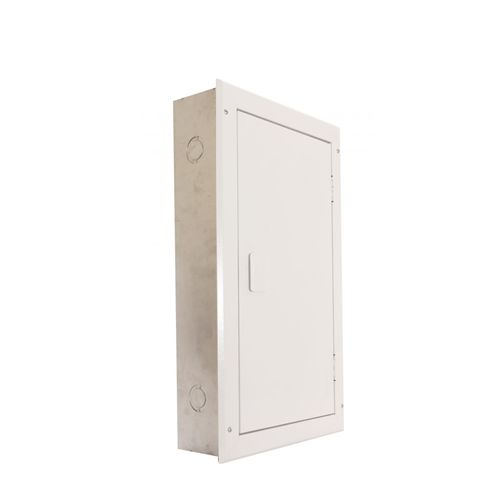

QUADRO EUROGOMES 150/225A (DIN)

A Indústria Gomes oferece ao mercado sua linha de quadros de distribuição DIN com barramento trifásico 150/225A para mini-disjuntores padrão europeu “norma DIN” e chave geral de 150/225A. Fabricados em dois modelos, embutir e sobrepor, são próprios para serem instalados como quadros de luz e energia em edifícios, escolas, hospitais, instalações comerciais, industriais e residenciais, podendo ser equipados com disjuntores termomagnéticos monopolares, bipolares e tripolares.



NOVIDADE!! Agora com novo fecho metálico que proporciona design diferenciado,maior segurança e total vedação do produto!

Os Quadros Gomes 150/225A, projetados nos modelos embutir e sobrepor, são fabricados obedecendo normas de qualidade, tendo como principais características um ótimo acabamento e facilidades nas instalações elétricas.
Moldura: Quadro de 16 e 22 disjuntores: a moldura é repuxada e sem solda.Quadros de 24, 32, 34, 42, 44, 56 e 70 disjuntores: conjunto formado por moldura, espelho e porta, constituída por uma única peça soldada, resultando num conjunto resistente. As molduras repuxadas ou soldadas apresentam conjunto de fino acabamento. Permitem instalação com perfeito acabamento de disjuntores e chave geral "norma DIN” padrão europeu.
Caixa: Estrutura montada com parafusos para fixação da placa de montagem. Todos os modelos, tanto de embutir quanto de sobrepor, apresentam semi furos estampados na parte superior, inferior e laterais, para passagem de eletrodutos de diversas bitolas.

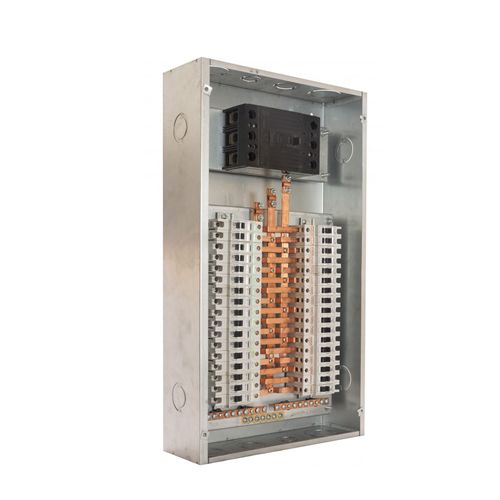

Placa de Montagem: Possui barra de aterramento e barramento de neutro isolado. Pode ser removida da caixa para montagem dos disjuntores em bancada. Sua fixação e feita através de parafusos existentes na caixa, permitindo uma perfeita regulagem dos disjuntores junto ao espelho. A placa possui furação para montagem dos trilhos DIN.
Sistema Elétrico: Quadros de 16 a 44 disjuntores: barramentos dimensionados para 150A. Quadros de 22 a 70 disjuntores: barramentos dimensionados para 225A.
Instalação: Os modelos de embutir e sobrepor foram projetados para instalação com entrada de força pela parte superior ou inferior dos mesmos, de acordo com a necessidade da instalação.

Embutir: Guarnição com porta cor branca, caixa e placa de montagem em chapa galvanizada.
Sobrepor: Guarnição com porta e caixa na cor branca, pintura eletrostática epóxi a pó. Placa de montagem em chapa galvanizada



QUADROS DE DISTRIBUIÇÃO COM BARRAMENTO 150A PARA DISJUNTORES PADRÃO EUROPEU "NORMA DIN" E CHAVE GERAL 150A OU DISPOSITIVO DR PARA INSTALAÇÃO DE MINI-DISJUNTORES DAS MARCAS SIEMENS, GE, ELETROMAR, PIAL LEGRAND OU SIMILARES
EMBUTIR
CÓDIGO REFERÊNCIA DIMENSÕES CAP. BARR. QTDE. DISJ. PORTA CHAPA MOLD. CHAPA CAIXA CHAPA PLACA MONT. CHAPA SUP. CHAVE GERAL CHAPA UNID. POR EMB. PESO LIQ. APROX.
A B C D E
456 QDBTEE 383 505 364 486 122 150 A 16 0,90 0,80 0,80 0,80 0,80 1 6,150
457 QDBTEE 383 580 364 563 122 150 A 24 1,06 0,90 0,80 0,80 0,80 1 7,450
458 QDBTEE 383 656 364 638 122 150 A 34 1,06 0,90 0,80 0,80 0,80 1 8,400
459 QDBTEE 383 758 364 742 122 150 A 44 1,06 0,90 0,80 0,80 0,80 1 9,800

SOBREPOR
CÓDIGO REFERÊNCIA DIMENSÕES CAP. BARR. QTDE. DISJ. PORTA CHAPA MOLD. CHAPA CAIXA CHAPA PLACA MONT. CHAPA SUP. CHAVE GERAL CHAPA UNID. POR EMB. PESO LIQ. APROX.
A B C D E
462 QDBTSE 369 491 364 486 122 150 A 16 0,90 0,80 0,80 0,80 0,80 1 6,150
463 QDBTSE 369 566 364 563 122 150 A 24 1,06 0,90 0,80 0,80 0,80 1 7,450
464 QDBTSE 369 642 364 638 122 150 A 34 1,06 0,90 0,80 0,80 0,80 1 8,400
465 QDBTSE 369 744 364 742 122 150 A 44 1,06 0,90 0,80 0,80 0,80 1 9,800



QUADROS DE DISTRIBUIÇÃO COM BARRAMENTO 225A PARA DISJUNTORES PADRÃO EUROPEU "NORMA DIN" E CHAVE GERAL 225A OU DISPOSITIVO DR PARA INSTALAÇÃO DE MINI-DISJUNTORES DAS MARCAS SIEMENS, GE, ELETROMAR, PIAL LEGRAND OU SIMILARES
EMBUTIR
CÓDIGO REFERÊNCIA DIMENSÕES CAP. BARR. QTDE. DISJ. PORTA CHAPA MOLD. CHAPA CAIXA CHAPA PLACA MONT. CHAPA SUP. CHAVE GERAL CHAPA UNID. POR EMB. PESO LIQ. APROX.
A B C D E
474 QDBTSE 383 580 364 563 122 225 A 22 1,06 0,90 0,80 0,80 0,80 1 7,450
475 QDBTSE 383 656 364 638 122 225 A 32 1,06 0,90 0,80 0,80 0,80 1 8,400
476 QDBTSE 383 758 364 742 122 225 A 42 1,06 0,90 0,80 0,80 0,80 1 9,800
460 QDBTEE 477 945 451 920 122 225 A 56 1,06 0,90 0,80 0,90 0,80 1 16,200
461 QDBTEE 477 1072 451 1048 122 225 A 70 1,06 0,90 0,80 0,90 0,80 1 19,000

SOBREPOR
CÓDIGO REFERÊNCIA DIMENSÕES CAP. BARR. QTDE. DISJ. PORTA CHAPA MOLD. CHAPA CAIXA CHAPA PLACA MONT. CHAPA SUP. CHAVE GERAL CHAPA UNID. POR EMB. PESO LIQ. APROX.
A B C D E
477 QDBTSE 369 566 364 563 122 225 A 22 1,06 0,90 0,80 0,80 0,80 1 7,450
478 QDBTSE 369 642 364 638 122 225 A 32 1,06 0,90 0,80 0,80 0,80 1 8,400
479 QDBTSE 369 744 364 742 122 225 A 42 1,06 0,90 0,80 0,80 0,80 1 9,800
466 QDBTSE 457 926 451 920 122 225 A 56 1,06 0,90 0,80 0,90 0,80 1 16,200
467 QDBTSE 457 1053 451 1048 122 225 A 70 1,06 0,90 0,80 0,90 0,80 1 19,000


Medidas em mm / Peso em kg
