QUADRO DE COMANDO MEDIDAS EXATAS E VARIADAS

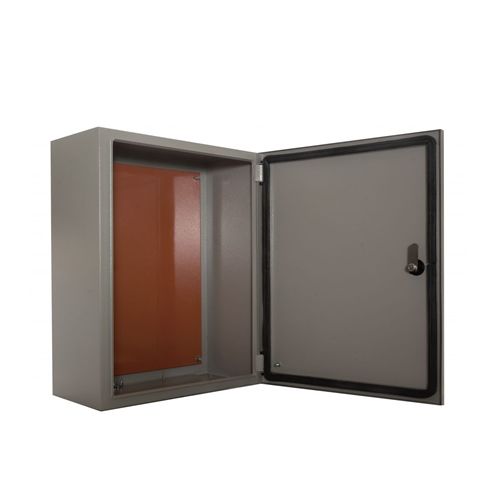

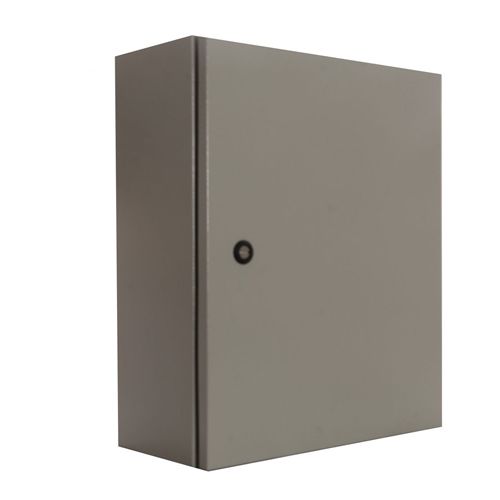

A Indústria Gomes apresenta sua linha de Quadros de Comando com placa de montagem.

Indicados para diversas instalações de conjuntos elétricos, eletrônicos, comandos de máquinas e motores.

Flange inferior removível para instalações de eletrodutos.
Possuem sistema de vedação na porta e no flange através de borracha, para proteção contra pó e outros agentes. Grau de proteção IP55 .
Porta removível, com abertura de 120º, dobradiças com pino de giro em poliacetal. Parafuso de aterramento na porta.
Fecho tipo fenda em metal.
Fabricadas em chapa de aço zincado, tratada.Recebe pintura a pó eletrostática na cor bege claro (RAL 7032), placa de montagem na cor laranja (RAL 2003). Todas as placas de montagem são fabricadas em chapa 1,20 mm. Caixas e portas dos quadros a partir do código 109 também em chapa 1,20 mm. Demais portas e caixas em chapa 0,80mm .
Porta com 2 fechos a partir do código 109.




QCE - DIMENSÕES EM MILIMETROS
Não possuem flange QCE14 / QCE14C / QCE15 / QCE16 / QCE16E / QCE17

CÓDIGO

REFER.

A

B

C

D

E

F

EMB.

093

QCE 14

300

200

200

190

-

-

1

9300

QCE 14C

300

200

200

190

-

-

1

094

QCE 15

300

300

200

190

-

-

1

095

QCE 16

350

200

150

140

-

-

1

106

QCE 16E

350

250

140

130

-

-

1

096

QCE 17

400

300

200

190

-

-

1

097

QCE 18

400

400

200

190

260

100

1

107

QCE 18E

500

300

200

190

260

100

1

098

QCE 19

500

400

200

190

260

100

1

9800

QCE 19N

500

500

200

190

260

100

1

108

QCE19NE

500

500

250

240

260

100

1

099

QCE 20

600

400

200

190

260

100

1

100

QCE 21

600

500

200

190

260

100

1

1000

QCE 21N

600

600

200

190

260

100

1

114

QCE 28

600

600

250

240

260

100

1

101

QCE 22

600

500

250

240

260

100

1

109

QCE 22E

800

500

200

190

260

100

1

102

QCE 23

800

600

200

190

260

100

1

103

QCE 24

800

600

250

240

260

100

1

110

QCE 24E

1000

600

200

190

260

100

1

111

QCE 24NE

1000

600

250

240

260

100

1

104

QCE 25

1000

600

300

290

260

100

1

113

QCE 27

1000

800

250

240

260

100

1

112

QCE 25E

1200

800

250

240

260

100

1

105

QCE 26

1200

800

350

340

260

100

1



QC - DIMENSÕES EM MILIMETROS
Não possuem flange QC 1 / QC 2 / QC 3

CÓDIGO

REFER.

A

B

C

D

E

F

EMB.

080

QC 1

320

190

150

140

-

-

1

081

QC 2

380

320

180

170

-

-

1

082

QC 3

380

320

230

220

-

-

1

083

QC 4

480

380

180

170

260

100

1

084

QC 5

480

380

230

220

260

100

1

085

QC 6

600

480

180

170

260

100

1

086

QC 7

600

480

230

220

260

100

1
