Os Centros de Distribuição EUROGOMES permitem a instalação de disjuntores Norma DIN, padrão europeu de todos os fabricantes. São fabricados nos modelos de embutir e sobrepor. Próprios para instalações comerciais, industriais e residenciais, estão disponíveis nos tamanhos 4,8 e 16 disjuntores. São construídos com chapa de aço 0,75mm, com fino acabamento, resultando em segurança, qualidade e fácil instalação. Seu ótimo acabamento combina perfeitamente com o ambiente onde são aplicados.
Moldura: Conjunto formado por uma única peça: moldura, espelho e porta. A moldura é repuxada e sem solda, resultando num conjunto resistente e de fino acabamento.
Caixa: Possui furos rosqueados com sistema que evitam o entupimento dos mesmos por massa de cimento.
Sistema Elétrico:
Norma DIN: Os disjuntores são montados em trilhos DIN.
Instalação: Todos os modelos, tanto de embutir quanto de sobrepor, apresentam tostões estampados na parte superior, inferior e laterais, para passagem de eletrodutos de diversas bitolas.

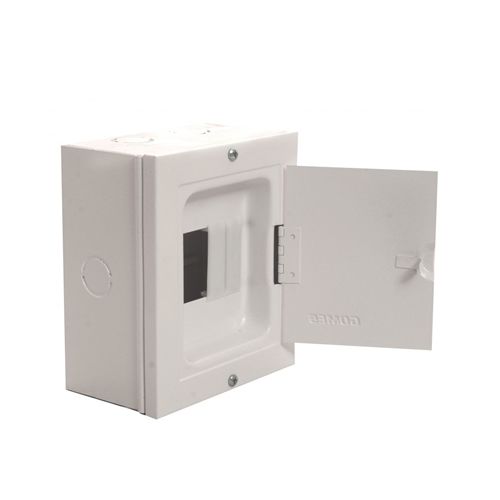

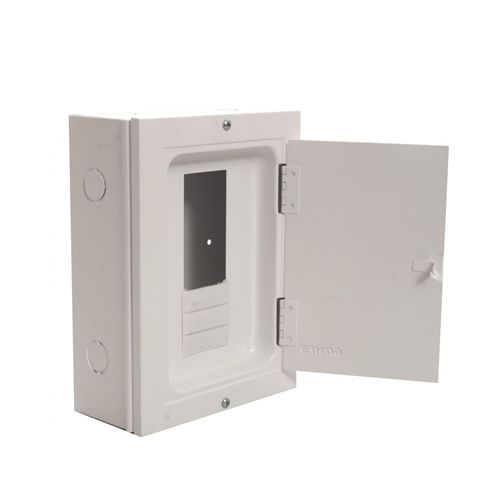

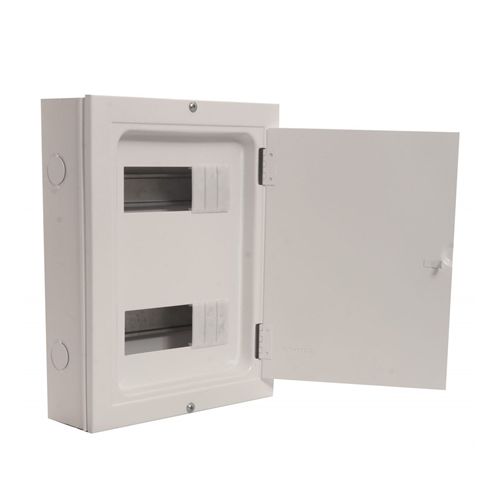

Embutir: Moldura com porta branca, pintura eletrostática epóxi a pó. Caixa e trilho DIN em chapa galvanizada.

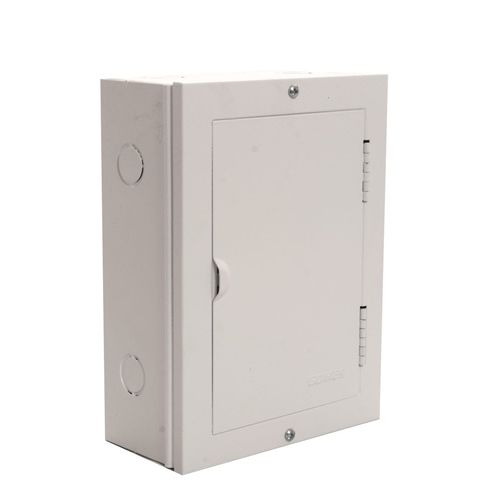

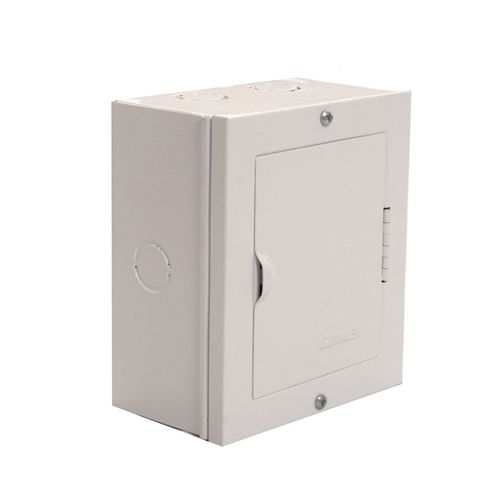

Sobrepor: Moldura com porta e caixa cor branca, pintura eletrostática epóxi a pó. Trilho DIN em chapa galvanizada.
| EMBUTIR |
| CÓDIGO |
REFERÊNCIA |
NÚMERO DE DISJUNTORES |
DIMENSÕES |
CHAPA DE AÇO |
UNID. POR EMB. |
PESO LIQ. APROX. |
| A |
B |
C |
D |
E |
MOLD. PORTA |
CAIXA |
| 1073 |
CENTRINHO EMB. 4 DISJUNTORES |
4 DIN |
160 |
196 |
141 |
162 |
83 |
0,75 |
0,75 |
16 |
0,700 |
| 1074 |
CENTRINHO EMB. 8 DISJUNTORES |
8 DIN |
202 |
264 |
170 |
236 |
83 |
0,75 |
0,75 |
10 |
1,200 |
| 1075 |
CENTRINHO EMB. 16 DISJUNTORES |
16 DIN |
286 |
357 |
256 |
327 |
83 |
0,75 |
0,75 |
06 |
2,150 |
| |
|
|
|
|
|
|
|
|
|
|
|
| SOBREPOR |
| CÓDIGO |
REFERÊNCIA |
NÚMERO DE DISJUNTORES |
DIMENSÕES |
CHAPA DE AÇO |
UNID. POR EMB. |
PESO LIQ. APROX. |
| A |
B |
C |
D |
E |
MOLD. PORTA |
CAIXA |
| 1076 |
CENTRINHO SOB. 4 DISJUNTORES |
4 DIN |
143 |
164 |
141 |
162 |
83 |
0,75 |
0,75 |
10 |
0,700 |
| 1077 |
CENTRINHO SOB. 8 DISJUNTORES |
8 DIN |
202 |
264 |
170 |
236 |
83 |
0,75 |
0,75 |
08 |
1,200 |
| 1078 |
CENTRINHO SOB. 16 DISJUNTORES |
16 DIN |
259 |
330 |
256 |
328 |
83 |
0,75 |
0,75 |
04 |
2,050 |
| |
|
|
|
|
|
|
|
|
|
|
|
Medidas em mm / Peso em kg
|
